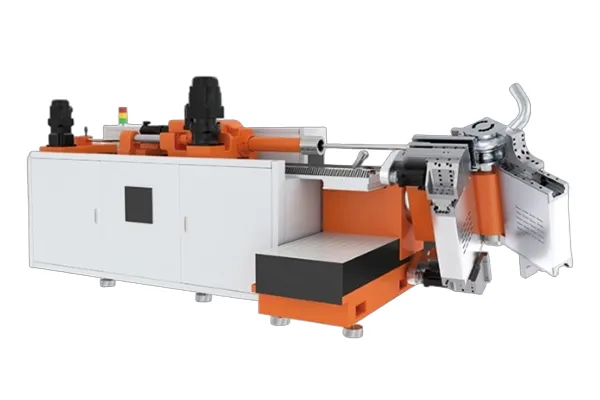

Mesin Pembengkokan Tiub CNC
Mesin pembongkokan paip berkelajuan tinggi untuk tiub logam yang digunakan dalam sektor automotif, aeroangkasa dan industri, meliputi diameter dari 30mm hingga 100mm.
Mesin pembengkokan tiub CNC pelbagai paksi ini direka untuk pembengkokan kiri dan kanan yang tepat serta boleh digunakan dalam tetapan pengeluaran automatik. Ia membolehkan hujung lurus pendek selepas bengkok terakhir, dikekalkan di bawah 1.2D, yang membantu mengurangkan penggunaan bahan dan kos pengeluaran keseluruhan.
Operasi bersepadu pelbagai paksi menyokong kecekapan pengeluaran tinggi dan membolehkan konfigurasi kepala berkembar dengan sehingga lapan set perkakas, digabungkan dengan simulasi proses automatik. Sistem pemacu servo penuh bersama komponen penghantaran berketepatan tinggi memastikan ketepatan kedudukan semula sehingga 0.02 mm.
- Sudut: Pembengkokan servo penuh 13 paksi memastikan kawalan tepat pada sebarang sudut bengkok, dengan ketepatan sudut dalam 0.05° dan ketepatan suapan sehingga 0.05 mm.
- Kebulatan: Pembengkokan mandrel berteras pelbagai digabungkan dengan pelinciran segerak membantu mengekalkan kebulatan tiub yang stabil semasa proses pembengkokan.
- Penipisan: Penipisan dinding dikawal dengan menyelaraskan pergerakan pembengkokan bersama tolakan tambahan dan pergerakan mandrel. Pampasan tolakan suapan dan pelinciran segerak membantu mengekalkan ketebalan dinding lebih konsisten serta meningkatkan kestabilan pembentukan.
- Pembentukan: Ketepatan pembengkokan tiga dimensi dikawal dalam ±0.5 mm, memastikan geometri tiub konsisten dan kestabilan dimensi.

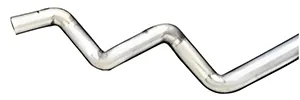

SUH409L
φ55x1.5mm R=0.8D

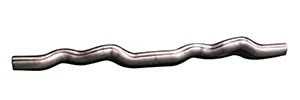

SUS441
φ60x1.5mm R=1.2D

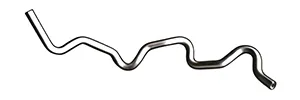

SUS441
φ28.6x1.5mm R=1.4D

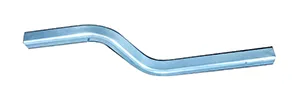

Tiub Segi Empat Aluminium
40*45*4mm R=100mm

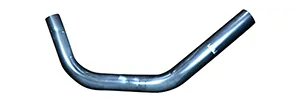

HR420LA
φ100x2.6mm R=1.5D

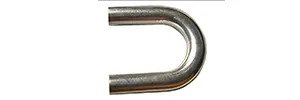

SUS409L
φ50x1.5mn R=2D

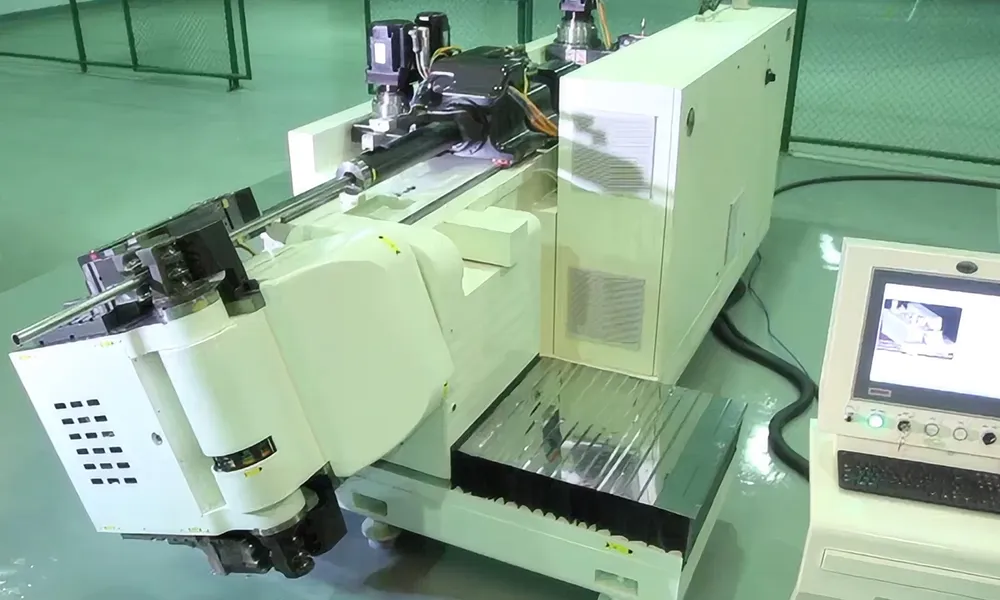

- Sistem kawalan elektrik sepenuhnya dipacu servo tanpa hidraulik, menyokong operasi cekap, penggunaan tenaga rendah, dan tahap bunyi rendah
- Simulasi dalam talian secara automatik mengira laluan pembengkokan terbaik dan membantu mengelakkan gangguan semasa pemprosesan
- Pengesanan kimpalan automatik, dengan pilihan pemuatan dan pemunggahan untuk operasi tanpa operator
- Pembengkokan kepala berkembar kiri dan kanan dengan jejari tetap atau berubah, membolehkan pembengkokan dalam arah rata, sisi, condong, dan ruang kompleks
- Fungsi pelepasan sisa yang membantu mengurangkan pembaziran bahan dan meningkatkan penggunaan bahan
- Motor servo dilengkapi dengan pengekod mutlak berketepatan tinggi membolehkan operasi disambung semula selepas kuasa dihidupkan tanpa perlu penentukuran semula
- Sistem bas EtherCAT untuk penghantaran data pantas, pendawaian dipermudah, dan susun atur kawalan lebih bersih
- Pengaturcaraan mudah dan cekap dengan memasukkan koordinat XYZ dan parameter perkasa, bersama simulasigrafik penuh proses pembengkokan
- Daya pengapit dikawal servo dengan pengesanan automatik, memastikan ketepatan tinggi, kebolehulangan, dan operasi boleh dipercayai
- Sistem pelinciran untuk komponen die tekanan dan mandrel, yang membantu memanjangkan jangka hayat bahagian haus
- Fungsi kawalan pintar termasuk simulasi proses, pengecaman kimpalan, pemantauan daya pengapit, pemantauan operasi masa nyata, dan pelinciran automatik
| Berat (termasuk konsol kawalan) | Dimensi (P × L × T) | Warna | Julat diameter tiub | Jejari bengkok max. (tidak termasuk pembengkokan bertindan) | Panjang gelung tiub max. | Kelajuan suapan max. | Kelajuan pembengkokan max. | Kelajuan putaran tiub max. |
| 9000 kg | 4600 × 2400 × 2000 mm | Hitam dan putih (kemasan cat bertekstur) | 30–100 mm | 200 mm | 2300 mm | 700 mm/s | 70°/s | 300°/s |
| Kelajuan perjalanan kepala max. | Kelajuan putaran kepala max. | Kelajuan tolakan bantuan max. | Kelajuan tolakan sisa max. | Ketepatan kedudukan semula | Output tork pembengkokan max. | ||||||
| 730 mm/s | 100°/s | 160 mm/s | 160 mm/s | Suapan ±0.03 mm Pergerakan linear kepala ±0.03 mm Tolakan bantuan ±0.02 mm Tolakan sisa ±0.02 mm Sudut bengkok ±0.03° Putaran kepala ±0.03° Putaran tiub ±0.03° | 20,000 N·m | ||||||
| Daya suapan max. | Daya pengekstrakan mandrel max. | Daya pengapit utama max. | Daya pengapit tambahan max. | Daya tolakan bantuan max. | Daya tolakan sisa max. | Sudut bengkok max. | Larian suapan |
| 80 kN | 80 kN | 250 kN | 200 kN | 60 kN | 60 kN | 180° | 2050 mm |
| Larian perjalanan kepala | Larian mandrel | Larian tolakan bantuan | Larian tolakan sisa | Larian pengapit utama | Larian pengapit tambahan | Jumlah kuasa motor |
| 1150 mm | 300 mm | 150 mm | 230 mm | 170 mm | 170 mm | 65 kW |
Mesin pembengkokan tiub CNC merangkumi lengan pembengkok, unit putaran tiub, lengan tolakan dan sokongan tambahan, sistem sokongan tiub, kepala pembengkok berputar, unit perjalanan kepala, sistem pengekstrakan mandrel, kereta suapan tiub, sistem pengapit tiub, unit tolakan sisa, serta sistem kawalan bersepadu.

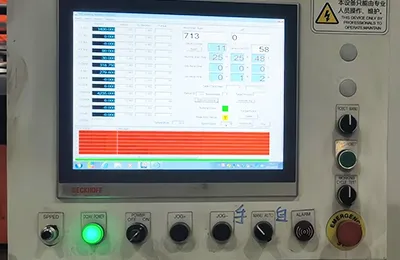

Sistem Operasi Perisian
Sistem kawalan dibangunkan pada platform berasaskan Windows dan merangkumi fungsi seperti simulasi proses, pengesanan kimpalan automatik, pemantauan daya pengapit, pemuatan dan pemunggahan automatik, pelinciran automatik, penggera abnormal, pemantauan operasi masa nyata, serta sokongan jauh.

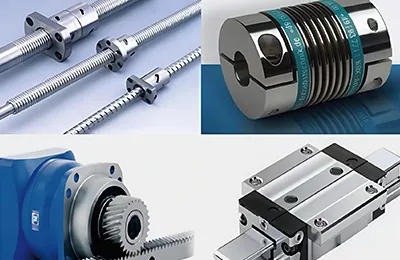

Komponen Pemacu
Sistem pemacu menggunakan skru bebola berketepatan tinggi, pengurang gear dengan tindak balas rendah, dan rel panduan linear berketepatan tinggi untuk memastikan pergerakan tepat dan stabil semasa operasi..

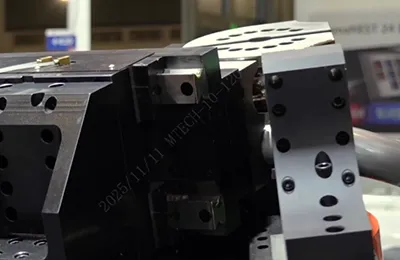

Simulasi Maya
Simulasi dalam talian mengira laluan pembengkokan optimum terlebih dahulu dan membantu mengelakkan gangguan semasa proses pembengkokan.

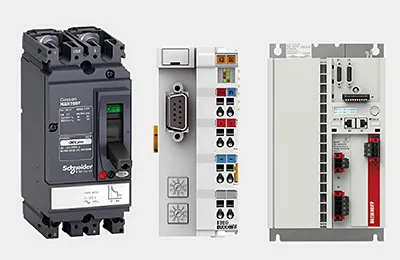

Sistem Kawalan Beckhoff
Sistem kawalan Beckhoff termasuk komputer kawalan industri, pemacu, dan motor servo.

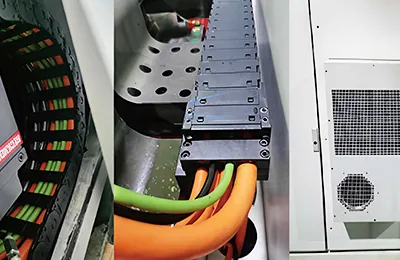

Perkakasan Lain
Pembawa kabel dan kabel rantai seretan daripada Igus, komponen elektrik voltan rendah Schneider, serta kabinet elektrik berpenutup dengan penghawa dingin.
Mesin pembengkokan tiub berkelajuan tinggi pelbagai paksi kami digunakan untuk pembengkokan 3D tiub keluli karbon, keluli tahan karat, tembaga, dan aloi aluminium dalam pelbagai industri seperti pembuatan automotif, aeroangkasa, peralatan perubatan, petrokimia, dan aplikasi rumah.
Permuatan automotif, terutamanya untuk komponen casis, ramgka motosikal, dan sistem ekzos

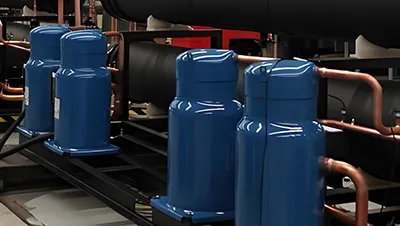

Pembuatan mekanikal dan industri, termasuk paip logam, sistem hidraulik, sistem pneumatik, dan paip penyaman udara
Digunakan dalam aplikasi pembuatan aeroangkasa, petrokimia, peralatan perubatan, dan rumah
